ハイスピードカメラ(高速度カメラ)

HAS-D71

ハイスピードカメラ,高速度カメラ,HAS-D71



VGA(640×480画素)で8,000コマ/秒 新イメージセンサ搭載で高感度撮影可能



高感度デジタル高速度カメラ・
ハイスピードカメラ
HAS-D71

HAS-D71は、新型イメージセンサ搭載の高感度デジタルハイスピードカメラです。

640×480画素の撮影で、8,000コマ/秒を実現しました。最速120,000コマ/秒も可能です。

HAS-D71では、新型高感度センサを搭載したことで、照明が厳しい環境下でも鮮明な高速撮影が可能になりました。

インターフェースとしてUSB3.0に対応し、ホストPCを選びません。また、オプションのバッテリーユニットを採用すれば使用できるフィールドがさらに拡がります。

ホットスワップに対応し、録画中はPCと切り離して単体での運用も可能になりました。

魅力的なのはこれらの仕様だけではありません。

価格もリーズナブルで、多くのお客様のフィールドでご採用いただけます。

生産現場

  • トナー・インクジェット噴霧
  • コイル巻き取りの銅線のブレ挙動
  • 液晶フィルムの挙動

開発・設計現場

  • ジェットエンジンタービン
  • コンクリート破壊時の亀裂
  • 撥水性評価時の液滴落下
  • ベビーカーや車椅子の衝突安全試験
  • 風洞実験、水槽実験における流速計測

拡大撮影・その他

  • 顕微鏡やマイクロスコープでの微細現象撮影

(マイクロ流路やMEMS撮影)

製品特長

機能性

640×480画素で、8,000コマ/秒の撮影が可能

高速I/Fによりセッティング中、遅延のないライブ映像確認が可能

1テイクに対し、複数の動画ファイルの切り出し保存が可能

録画後、即時確認が可能、パソコンのアプリで快適操作

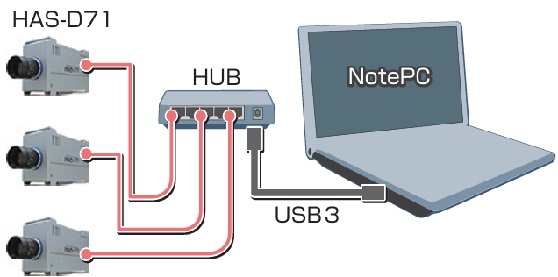

外部同期、外部トリガ入力によりマルチカメラ同期撮影対応

ステレオ3次元計測や、ステレオPIVにも最適

標準のアプリで、マルチカメラの映像確認や制御も簡単

ノートPCで機動性の高い現場運用が可能

USB3.0対応し、ホストPCを選ばない使用が可能

ホットスワップに対応、PC切り離して録画し、後でPCに動画を転送させることが可能

画素単位での輝度値読み取り、輝度値ヒストグラムに対応

またバッテリーユニット(オプション)で、使用できる環境がさらに拡張

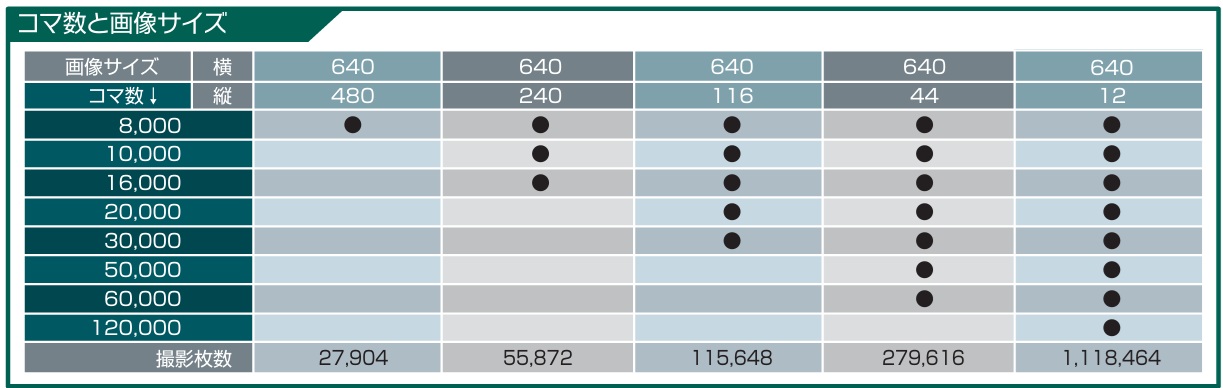

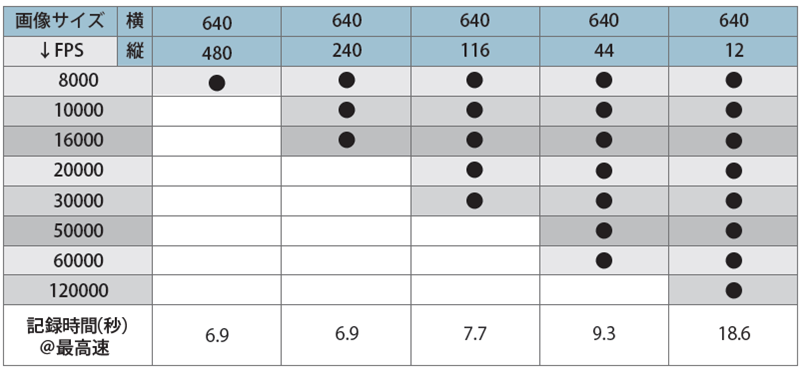

D71_コマ数表

製品スペック

カメラヘッド

カメラタイプ モノクロ(HAS-D71M)/カラー(HAS-D71C)
センサー CMOS
有効画素数 640×480(VGAタイプ)
センサーサイズ センサーサイズ
レンズマウント Cマウント
データ出力 USB3.0 カメラリンク
シャッタースピード 1usec~
感度 モノクロ:38V/lx・s/カラー:20V/lx・s
カメラ電源入力 DC12V
電源供給方法 12ピン電源コネクタ(ACアダプタ付属)
サイズ 73mm×118mm×187.4mm
消費電力 24w
重量(カメラヘッドのみ) 約1.2kg
メモリ 8GB(標準モデル)16GB(増設モデル)
※総容量16GBを超えるメモリ増設は別途ご相談

コントロールソフト

表示モード ライブ、静止、再生、コマ送り、コマ戻し
録画モード ノーマル、エンドレス
トリガー スタート、エンド、バリアブル、モーショントリガ(ソフトウェアトリガ)
画像ファイル AVI、BMP/JPEG(連番)、RAW
対応OS Windows Vista、Windows 7、Windows 8
