アイトラッキング(視線計測)

QG-PLUS

QG-PLUS画像

【4モデルから選択】非接触(据置型)高精度視線追尾・視線計測・停留解析

非接触式 モニター用視線追尾・視線計測システム
QG-PLUS

高性能なコンパクトモデル 【MINI】、外付IRユニットで自由な環境を構築できるスタンダードモデル 【RM】、小型機版OEMモデル 【OEM】、大画面50インチモニタ対応 【XL】の4モデルをラインアップ

【4モデルの仕様比較】へジャンプ

主な活動分野

ユーザビリティ調査 / 広告評価 / 心理学 / マーケティング / リハビリテーション / 運転評価 / 安全教育 / 技能継承 / シミュレーター / ゲーム・シミュレーションデザイン開発・評価 / ニューロサイエンス / スポーツパフォーマンス

被験者は機器を装着しないので身体的・心理的な負担が有りません。

キャリブレーションも非常に簡単で分足らずで完了しますので、すぐに計測開始できます。

また、解析ソフトウェアが標準装備されております。別売りなどで余分な費用がかかることがありません。

製品特長

QG-PLUSの使用方法

事前の準備は、本体カメラをモニタ下に装着し、USBケーブルでPCと接続するだけです。

(インターフェースは、システムにより決まります。)

ソフトウェアの操作の流れは、(1)キャリブレーション、(2)座標計測、保存、(3)データ解析 です。

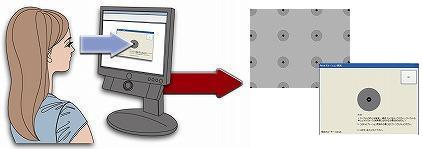

(1)キャリブレーション設定

モニタを見ながら、キャリブレーションを行います。

モニタ上に表示されるマーカーポイントを、指定された順に注目するだけの簡単なインターフェースでキャリブレーションが完了します。

モニタ、QGPLUSシステム、被験者の位置関係が万一ずれてしまった場合には、オフセット設定で簡単に補正できます。

オフセット設定は、画面上の1ポイントを注目するだけです。これで精度が復活します。

(2)データ計測、保存プログラム

計測プログラムは常駐型ソフトとして、注視用として動作中のアプリケーションソフトのバックグラウンドで動作しています。

テストしたいアプリケーションは、種類を問いません。

Webページ、デザインソフト、ゲーム(一部制限あり)、表計算、動画のプレーヤーなど、いかなるソフトでも起動した瞬間から注目ポイントのデータ を残す事ができます。

保存されるデータは座標データ、画面データ、音声データ、イベントデータの4種類です。

全てのデータは同一のタイムコードによって同期しています。

(3)視線解析プログラム - 3つの視線解析

  1. 再生 軌跡表示
    再生 軌跡表示・・・計測したデータをタイムラインに沿って動画で再生できます。
  2. ヒートマップ表示
    ヒートマップ表示・・・ある一定の測定時間の中で「どこ」を良く(長い時間)見ていたか、注視点の時間累積をヒートマップで表示できます。
  3. 注視点プロット(右画面貼付図)
    注視点・・・どこを、どの順番で、どれだけの時間注視していたか分析するためのデータです。ポイントの順番を番号で表示し、注目した時間に応じて表示される円が大きくなります。

製品スペック

モデル名MINIOEMRMXL
対応モニタ 22インチ 24インチ(オプションで自由) 50インチ
筐体サイズ(cm) 25.4 x 2.6 x 3.2 28.5 x 2 28 x 3.9 x 3.5 96 x 6 x 7
重量(kg) 0.23kg 0.1kg 0.28kg 2kg
最適距離(cm) 40 - 75 40 - 300 120 - 250
頭部可動許容範囲(cm) 31.5 x 22.5 x 35 28 x 16 x 35 32 x 19 x 55
精度 0.5°
計測周期(fps) 60/120/200
(120以上のfpsモードでは頭部可動許容範囲は狭くなります)
最大80程度(可変)
検出方法 暗瞳孔角膜反射(両眼または片眼)
インターフェース USB2.0(mini-B) USB2.0(mini-B)または基盤コネクタ USB2.0(mini-B) USB2.0(mini-B)
電源 USBバスパワー AC
消費電力 2.5W 12W

※MINI,RTは固定fpsモデルにバージョンアップしました。

この製品の導入事例

ホームページデザインの分析 アイトラッキング

ホームページ利用者のアイトラッキングを行い、利用者の視線がどのように移動し、画面のどこを注視しているかを計測して基礎データとします。大量のデ...



続きを見る 続きを見る
