ViewTracker3

人の見ている景色と両眼の瞳の動きを出力
視線データをリアルタイム計測
軽量視線追尾システム
ViewTracker3(ビュートラッカー)

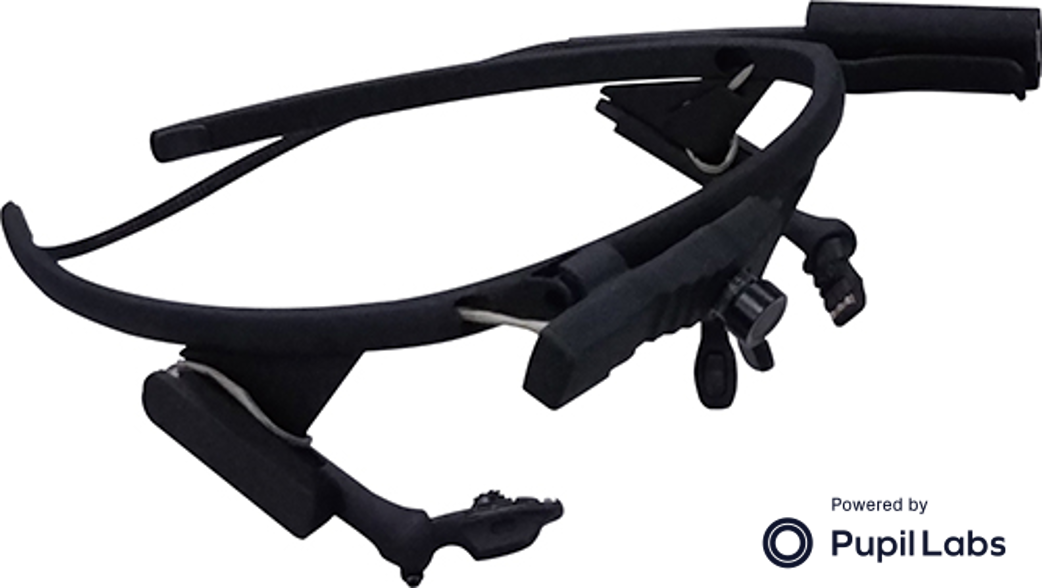

※ViewTracker3には Pupil Labs 製品・技術が使われています。
ViewTracker3は、軽量フレームタイプの、新しい視線計測システムです。

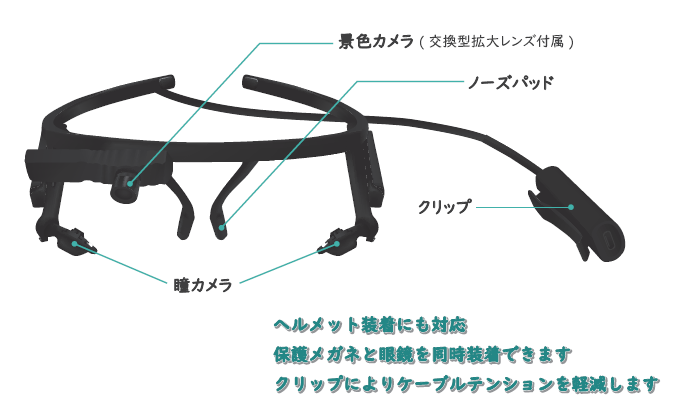

3台の小型デジタルカメラが新設計軽量フレームに搭載され、人の見ている景色と、両眼の瞳の動きを出力。
視線データをリアルタイム計測します。
映像情報は、USB3.0でPCへ転送・保存されます。
瞳カメラは小型で、視界を遮りません。
下向きの視線も計測可能です。
結果の動画は汎用出力できますので、弊社性作業改善ソフトウェア「Movizer」ほか、他社製の作業改善ソフトウェアにも連携可能です。
視線追尾・視線解析(※)は、人間工学、心理学等の学術研究からマーケティングにおけるデータ収集業務まで、様々な場面でますます重要なテーマとなっています。
(※)対象となる空間(ViewTrackerでは、VIEWカメラ=前方撮影カメラ=でとらえている空間)の中の、「どこ」を被験者が見ているのか、ということを計測することです。
視線は、空間の中を連続的に移動していくことが多いので、それを自動で計測することを「追尾」という言葉で言い換えて 視線追尾 と一般的に表現することも多いです。
自動車・搬送機 運転時の視線
- 自由な空間内での視線計測が可能
生産現場での検査工程可視化
熟練者の視線データ取得による模範内容可視化
- 初心者教育向け指導の資料、品質管理の方針確認
- 目視検査、外観検査、出荷検査
特殊作業の教育用途
- 熟練者の視線データ取得による模範内容可視化
- 初心者教育向け指導の資料
心理学・学術研究・放送番組
- 心理学研究の素材提供
- 視線の世代間差異、性別間差異などの可視化
ViewTracker3の特長
小型軽量 |
|
メガネ対応 |
メガネ装着者は本人のメガネを装着して計測可能。 専用の矯正グラスなどは不要。 |

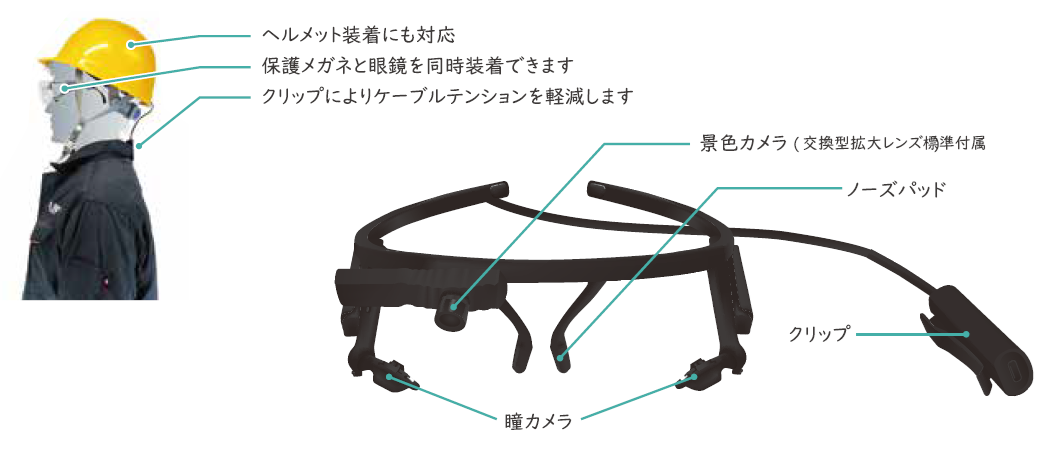

小型 | ヘルメット装着での視線計測に対応。 |
超軽量 | 本体約40グラム。装着感に優れた、超軽量フレームタイプ。 |
高性能 | |
高速サンプリング |
瞳カメラは最速200Hzの高速サンプリングです。データ量で精度を確保します。 |
ロバストな有線方式 |
無線方式と比べて安定したデータ転送。大事なトライアルでも安心。 |
高精細カメラ |
景色カメラは30Hzの高精細デジタルカメラ採用。(フルハイビジョン対応予定) |
オートゲイン機能 | カメラのオートゲイン機能で、直射日光下でも計測可能。 |
高機能 | |
解析機能付属 | ヒートマップ・視線履歴・エリア解析などがアプリケーションに標準装備。 |
3Dモデル計測手法 | 左右の眼球モデルを3次元推定する方式で距離の違いによる誤差を低減。 |
軌跡表示 | 視線の履歴は動画再生の中で軌跡として表示。(軌跡の長さ可変) |
停留表示 | 被験者が注視した場所(停留)をポインタ拡大で明快に表示。 |
交換レンズ付属 | 視野を限定できる拡大レンズが標準付属。 |
便利機能 | |
リアルタイム計測 |
視線データはリアルタイムに計測され、指定フォルダに書き込まれますので、 計測終了後すぐに確認できます。 また、ネットワーク機能により、リアルタイムにデータにアクセスすることも 可能です。(風景画像は1FPS静止画) |
自動キャリブレーション |
画面上のマーカを見つめるだけ。10秒~数十秒で完了。 |
日本語表記 | 使いやすい日本語表記(英語選択可能)。 |
オフセット機能 |
傾向のある誤差をワンクリックで簡単に修正。 |
ライブ表示 |
視線データ付きのライブ映像を計測中にモニター表示。 |

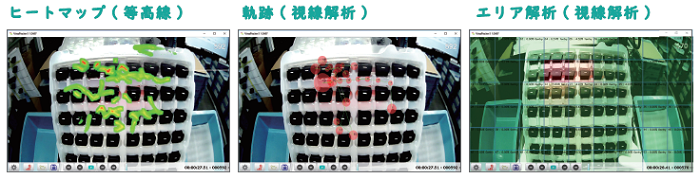

解析内容

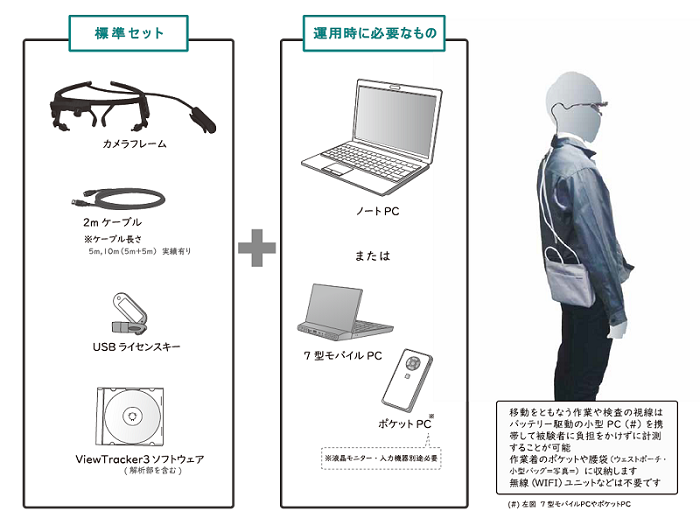

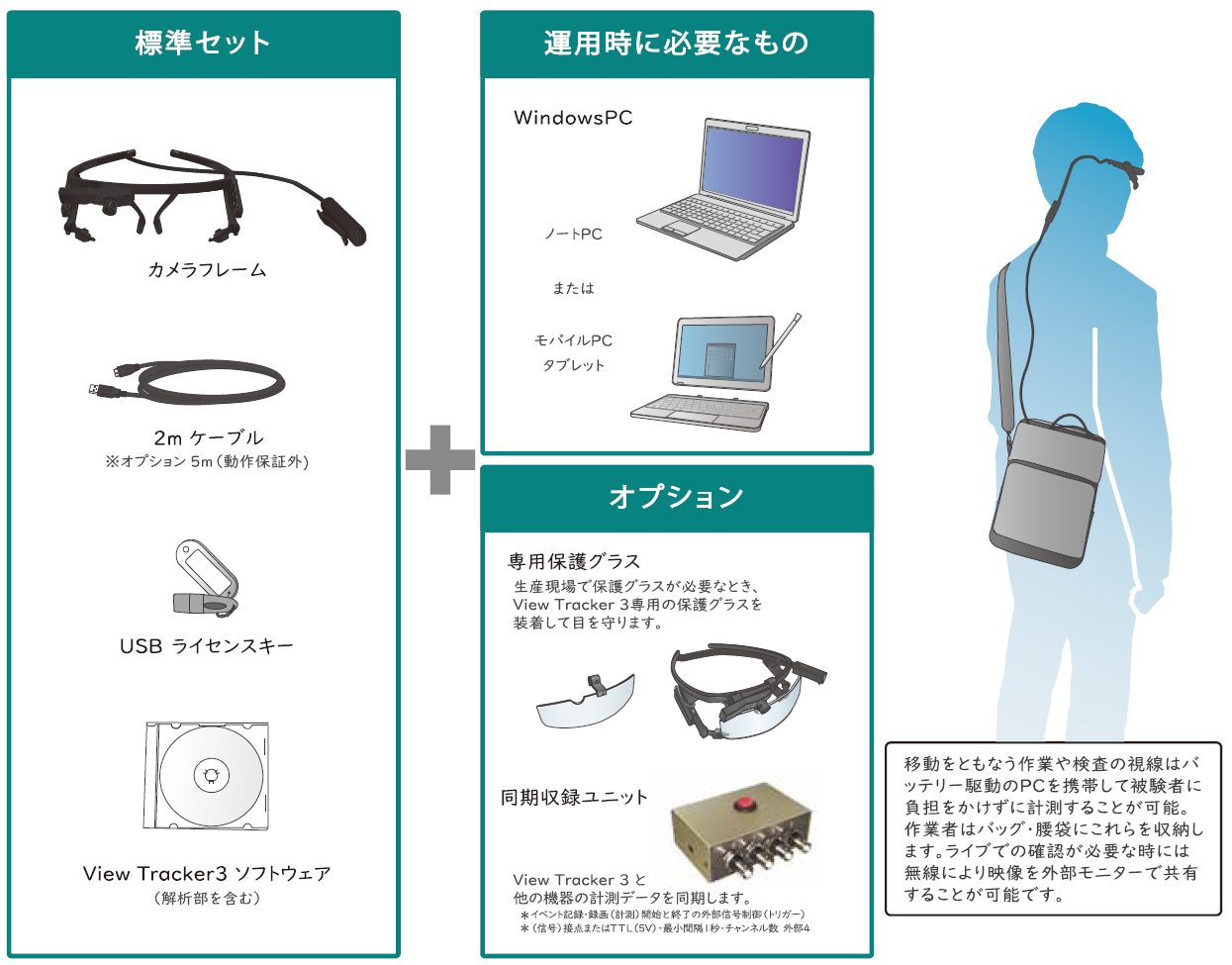

システム構成
通常仕様
瞳カメラ サンプリング | 200Hz・120Hz |
景色カメラ サンプリング |
30Hz(画素数 1280×720) |
景色カメラ調整 |
逆光補正・明るさ・コントラスト・ゲイン・色相・彩度・シャープネスガンマ・ ホワイトバランス |
PCとの接続 | USB3.0ケーブル付属 |
ケーブル長 | 2m / 5m(オプション・非動作保証) |
キャリブレーション方法 | 手動指定(注視点の画面内指定)/ 自動検出(アプリケーション提示マーカ) |
出力動画形式 | MP4(Mpeg4 / Motionjpeg) |
出力音声形式 | MP3 |
ヘッドセット重量 | 約40グラム |
計測モード | 3次元(視線交点検索)/ 2次元 |
レンズ視野角(水平×垂直)° | 広角 106×56 / 拡大 41×23 |
対応OS | Windows10(64ビット版) |
データ容量 | 400MB / 分(参考値・条件により増減) |
モバイル計測の仕様
瞳カメラ サンプリング | 120Hz |
収録時間(バッテリー駆動) |
1時間50分(実績値・満充電) |
モバイル計測用端末の仕様
重量 | 約310グラム |
サイズ |
約165 × 85 × 20 (mm) |
インターフェース | USB3.0・USB3.1 (typeC)・音声入出力 |
バッテリー | リチウムポリマー(パック型) |
付属品 | リプリケータ・ACアダプタ |
プレインストールソフト | ViewTracker3アプリケーション・キーレスライセンス |
他社製品比較表
ディテクト View-Tracker3 |
A社 | B社 | C社 | |
<シーンカメラ> | ||||
解像度 | 1280×720 | 1920×1080 | 640×480 | - |
サンプリング速度 | 30Hz | 25Hz | 30Hz | 30Hz |
機構 | 角度調整 可能 | 角度調整 不可 | 角度調整 可能 | 角度調整 可能 |
対角視野角 | 46°(拡大)120°(標準) | 90° | 42/62/92/121° | 50° |
<アイカメラ> | ||||
カメラの数 | 両眼 | 両眼 | 両眼/片眼 | 両眼/片眼 |
サンプリング速度 | 200Hz | 100Hz | 240Hz | 30Hz |
角度調整 | 可能 | 不可 | 可能 | 不可 |
重量 | 約40g | 約45g | 約75g | 約90g |
瞳認識 | 自動 | 自動 | 輝度調整が必要 | 輝度調整が必要 |
キャリブレーション | 5ポイント | 1ポイント | 2ポイント | 2.5ポイント |
メガネ被験者への対応 | 可 | 専用の度付き交換レンズ | 可 | 不可 |
