Formbuilder専用
計測もできる3Dスキャンソフトウェア（別売）
3Dスキャンソフトウェア
Formbuilder Inspector
撮って、重ねて、測る。ひとつの画面で。
Formbuilder Inspector は、3Dスキャナー Formbuilder のためのスキャンソフトウェアです。
スキャンしたその場で、CAD との比較や寸法の計測まで行えます。スキャナーの校正から、点群の合成、CAD との差の可視化、寸法・幾何公差の計測、検査成績書の作成、同じ部品の繰り返し検査、3D プリント用データの作成まで。画面上部に工程の順で並んだタブを左から進めるだけで、現物の確認が完結します。

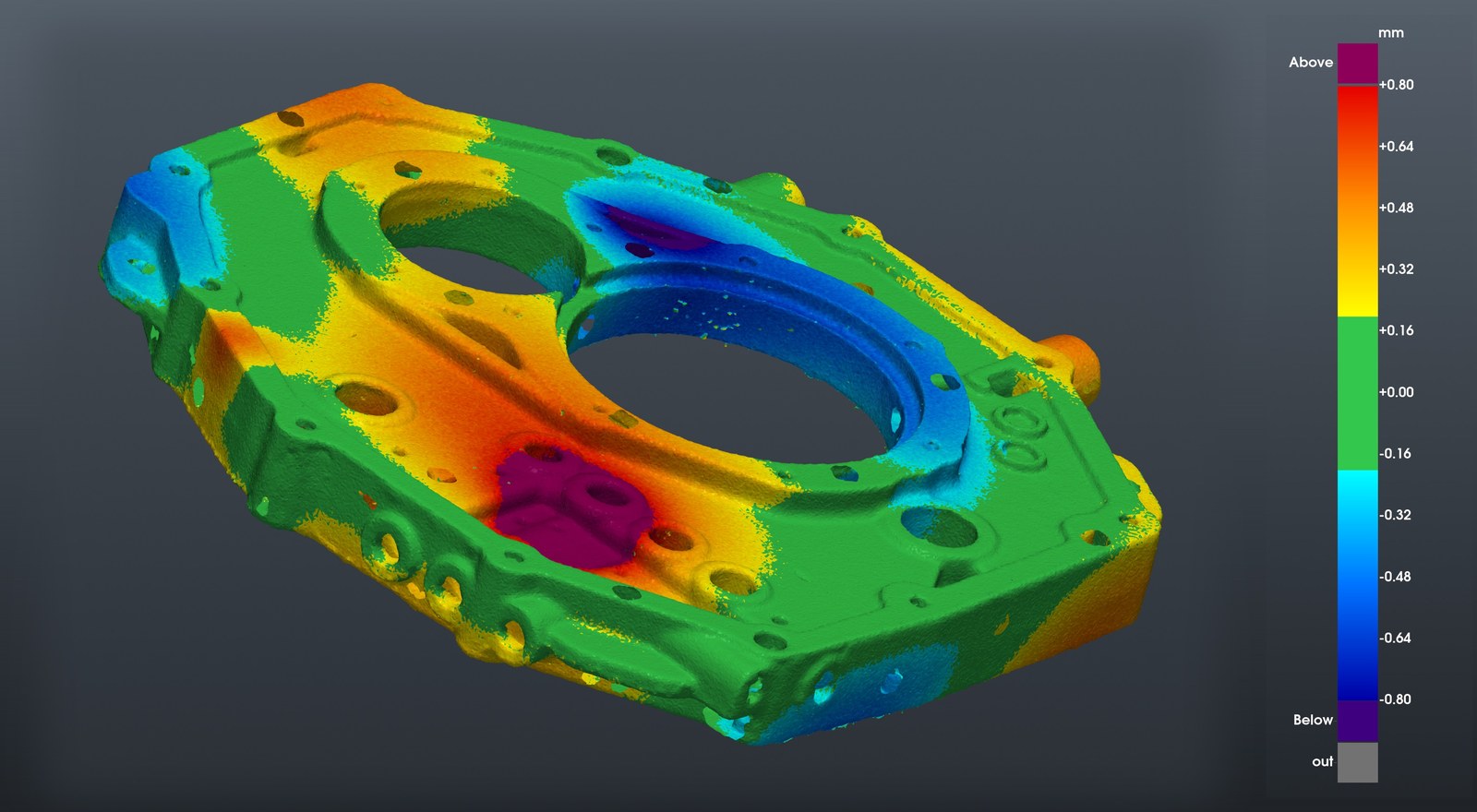

スキャンデータと CAD の差をカラーマップで表示した部品
Formbuilder Inspectorの特長
・スキャンから検査まで、ひとつのソフトで
校正・スキャン・後処理・CAD 比較・計測・成績書の出力までを 1 本で。ソフトを行き来する必要がありません。
・工程順のタブで、迷わない
ホーム画面から工程を選ぶだけ。初めての方向けに、次に押すボタンを案内するチュートリアルもあります。
・CAD との差が、色でひと目でわかる
ボタン一つの自動位置合わせ。ずれ量をカラーマップ・数値・ヒストグラムで確認できます。
・三次元測定機のような計測を、スキャンデータで（β）
距離・角度・円・平面度に加え、平行度・直角度・位置度などの幾何公差を、設計値と許容差で OK / NG 判定。
・結果は検査成績書（PDF）に（β）
総合判定と、図に吹き出し番号を付けた計測結果を A4 縦の成績書で出力します。
・同じ部品を、何個でも自動で（β）
1 個目の計測を保存すれば、次の個体を自動で位置合わせして同じ計測。傾向をグラフで管理できます。
・スキャンデータを、そのまま 3D プリントへ（β）
穴ふさぎ・厚み付け・分割・中空化など、印刷できる形への修正を同じソフトで行えます。
・9 言語に対応
日本語・English・中文・한국어・ไทย・Tiếng Việt・Español・Deutsch・Français。海外拠点でも同じ手順で使えます。
・スキャナーがなくても使える
比較・計測・3D プリントは、お手持ちの CAD・STL・PLY・OBJ データだけでも利用できます。
作業の流れ
画面上部のタブが、そのまま作業の順番です。前の工程へ戻っても、撮ったスキャンは残ります。
|
工程（タブ） |
できること |
| ① Cal・精度確認 | 校正板によるキャリブレーション。ブロックゲージで精度を確認し、履歴と統計を保存 |
| ② スキャン | レーザー強度やモードを設定してスキャン。続けて複数方向をスキャン |
| ③ 後処理 | 台や不要な点の削除、複数スキャンの自動合成、マーカー跡の修正、メッシュ化 |
| ④ 比較 | CAD（STEP / IGES）や STL と自動で位置合わせし、ずれ量をカラーマップで表示 |
| ⑤ 計測 | 3D 上のクリックで距離・角度・円・穴・断面・肉厚を計測。幾何公差と合否判定は β |
| ⑥ 2D 図面比較 β | 3D データの投影図・断面を DXF 図面に重ねて、ずれを確認 |
| ⑦ 3D プリント β | 印刷できる形かを自動チェックし、修正して STL / 3MF で保存 |
| ⑧ 傾向管理 β | 同じ部品を何個も測り、表とグラフで OK / 警告 / NG を確認 |

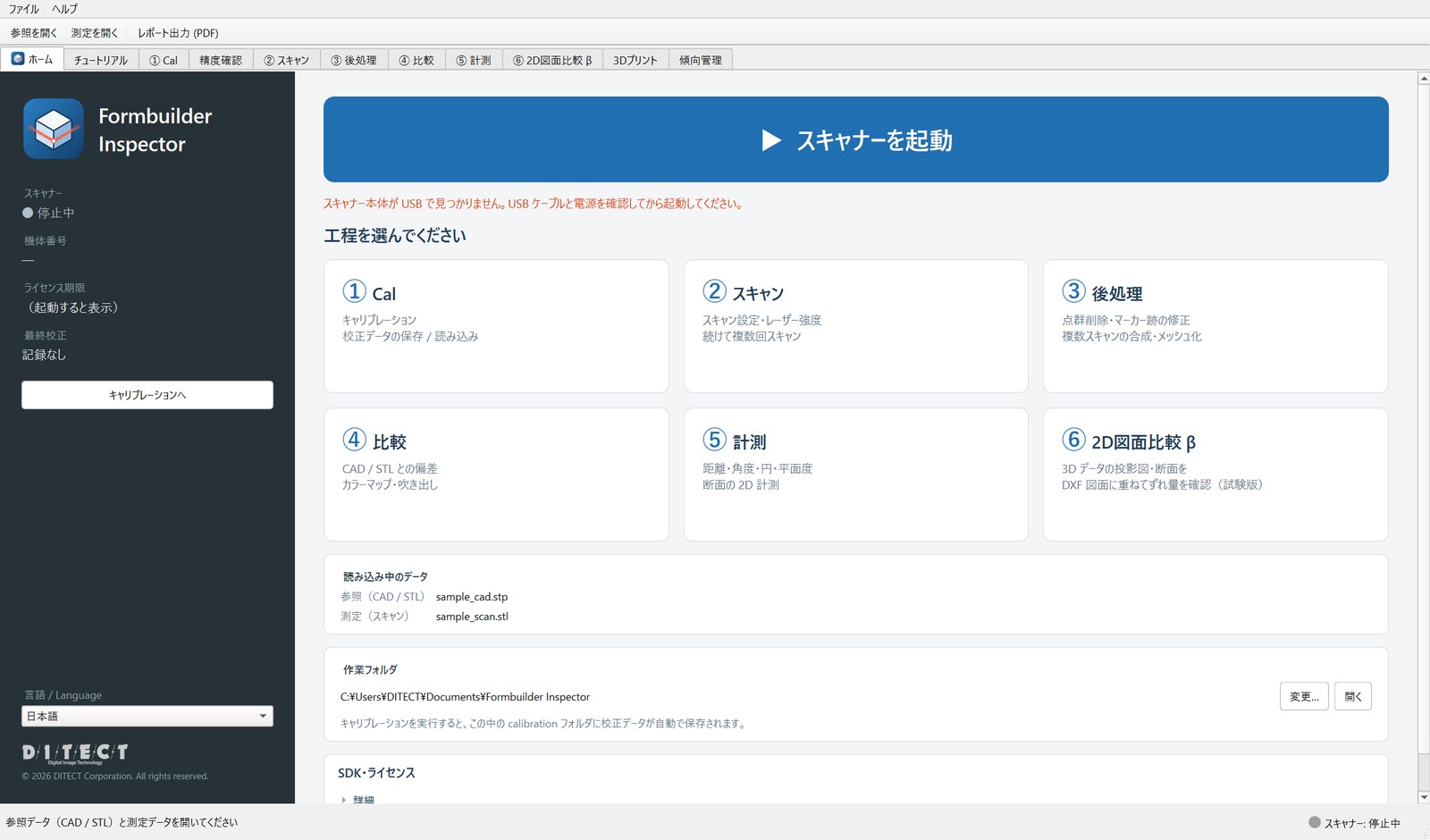

Formbuilder Inspector のホーム画面
主な機能
① Cal・精度確認 ― 校正と精度の「見える化」
校正板を使ったキャリブレーションを、画面の段階表示に沿って進められます。校正データは作業フォルダに自動で保存されます。
精度確認では、ブロックゲージをスキャンして寸法を計測し、基準寸法との差と許容差の合否を表示します。結果は履歴として蓄積され、同じ条件の繰り返しスキャンから平均・ばらつきなどの統計を自動で計算。CSV に出力して、社内の精度管理記録にそのまま使えます。

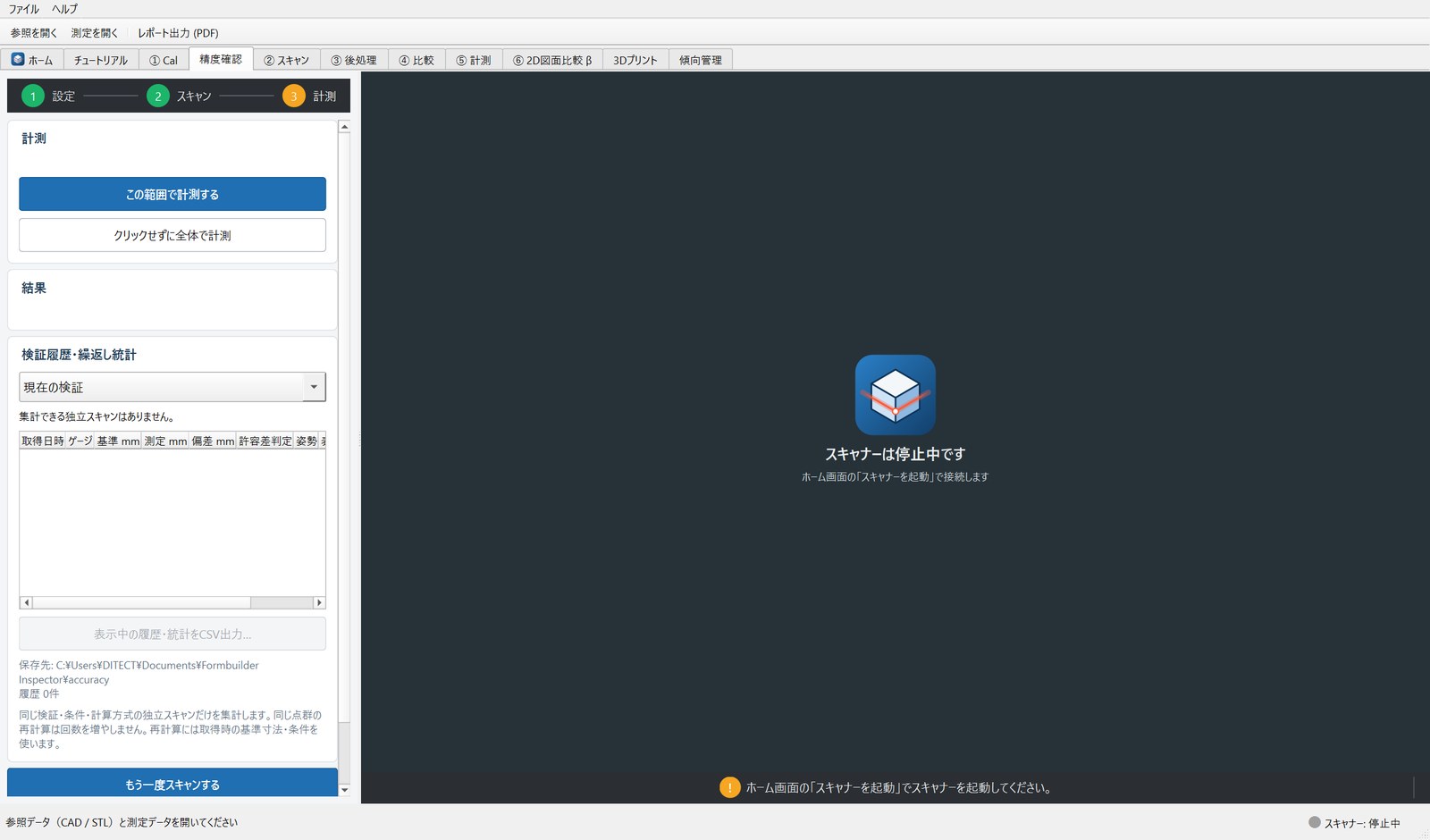

ブロックゲージによる精度確認と検証履歴の画面
②スキャン
Formbuilder をソフトから直接制御します。レーザー強度を設定し、単線・複数ライン・平行線・マーカーの各モードでスキャン。「続けて次のスキャン」で裏面や別方向を追加でき、そのまま後処理の合成へ進めます。
接続や起動でトラブルが起きたときは、画面にエラーの内容と対処方法を表示します。サポート窓口へ送る診断ログも、メニューから保存できます。
➂後処理 ー 合成とメッシュ化
・台（一番大きな平面）や孤立点を自動で選んで削除
・表/裏など複数方向のスキャンを、形状とマーカーから自動で合成
・マーカー跡の自動補修、メッシュ化、STL / PLY / OBJ での保存
・削除や修正は「元に戻す」（Ctrl+Z）で 1 つ前に戻せます（β）

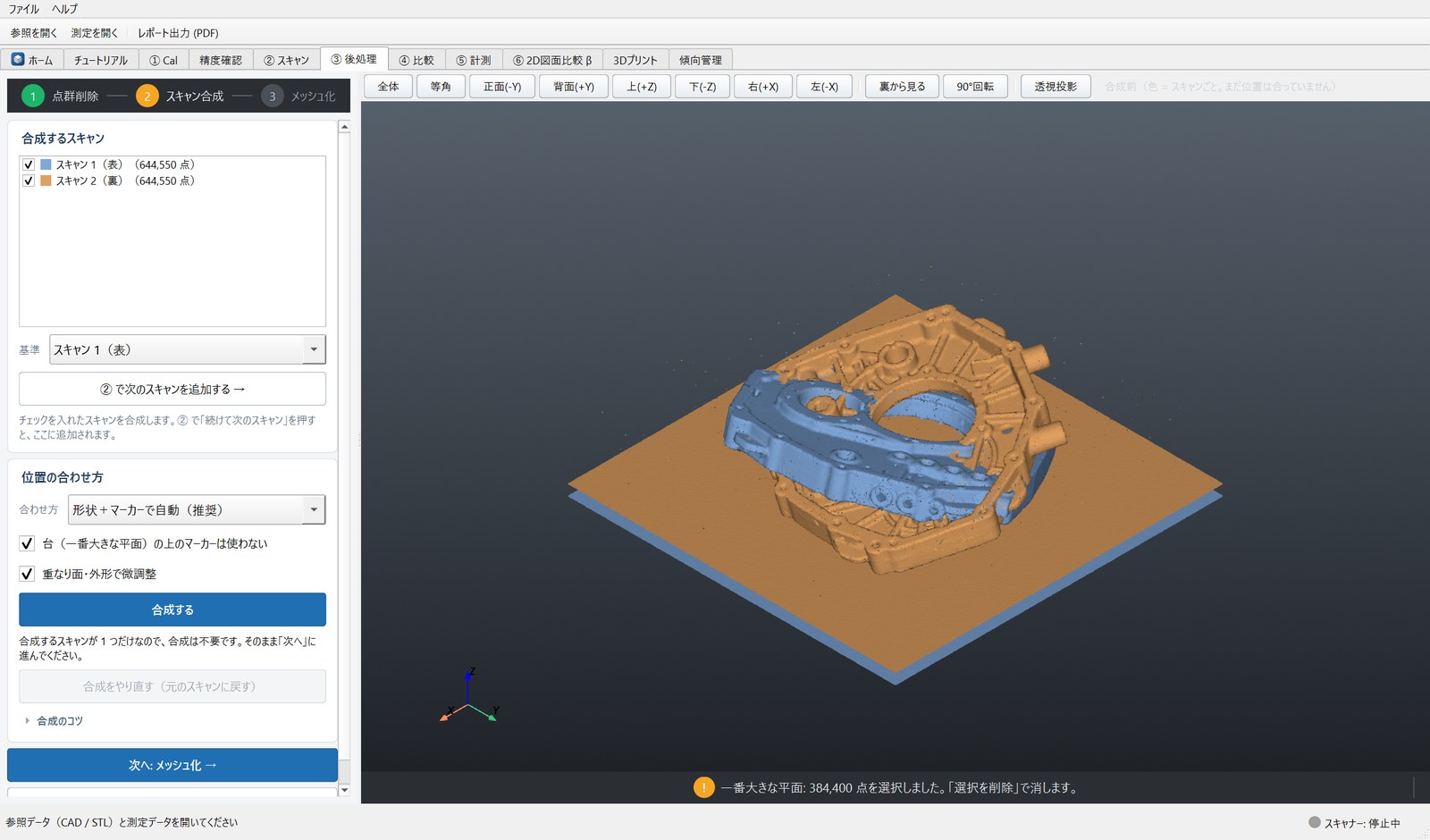

表と裏の 2 つのスキャンを合成する画面
④比較 ー CADとの差を色で見つける
CAD とスキャンデータを読み込み、「自動フィット」を押すだけで位置合わせ。座標系が違うデータでも合わせられます。ずれ量は、外側（出っ張り）を暖色、内側（へこみ）を寒色で表示します。
・位置合わせ 自動フィット、N 点合わせ、ベストフィット、CAD の面を基準にしたフィット
・許容差の即時反映 カラー範囲・許容差を動かすと、色・ヒストグラム・統計がすぐ更新。許容内をグレーにして、はみ出しだけを強調
・吹き出し注記 クリックした点の偏差を引き出し線付きで表示。最大・最小の位置へ自動で付与
・出力 画像・色付き PLY・位置合わせ後の STL・CSV・PDF レポート

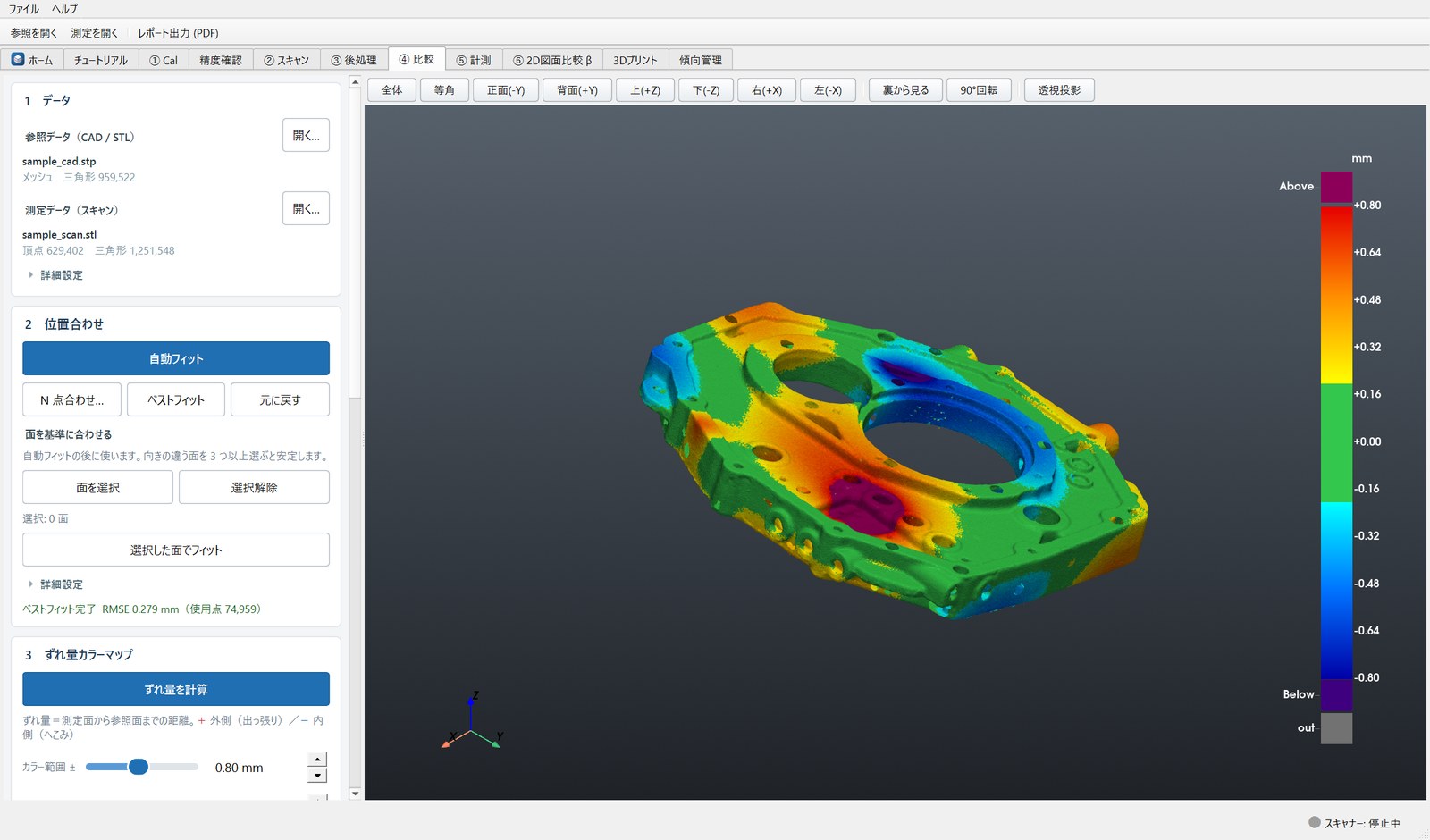

CAD との比較結果をカラーマップで表示した画面
⑤計測 ー 3Dも断面も、クリックで
ツールを選んで 3D 上をクリックするだけ。クリックした付近の平面・円筒・球を自動で当てはめ、直径・中心・軸などを計算します。設計値と上下の許容差を入れると、OK / NG を判定します（β）。
| 分類 | 主な計測項目 |
| 基本 | 点座標／2 点距離／3 点角度／3 点円／球／面偏差（点） |
| 平面 | 平面・面偏差（平面度）／2 面の距離／2 面の角度 |
| 穴・軸 | 円筒・穴／円すい（β）／穴中心間距離／穴軸と面／深さ別の穴径／2 穴の中点（β）／PCD（穴の配置円）（β） |
| 構成要素（β） | 稜線（2 面の交線）／角（3 面の交点）／中央面（対称面）。鈍った角も理論上の位置で測れます |
| 幾何公差（β） | 平行度／直角度／傾斜度／同軸度／位置度／全振れ／対称度。データムを指定して評価 |
| 当てはめ方（β） | 最小二乗／最大内接／最小外接／最小領域 |
| 断面（2D） |
X・Y・Z 軸や任意の向きで輪切り。距離／R・円／直線／角度／偏差。 直線・円弧の自動判定、交点・段差・ピッチ・山谷・長さ・面積（β） |
| 肉厚・面積 | 点の肉厚／肉厚マップ（全体の肉厚を色で表示）／表面積・体積 |

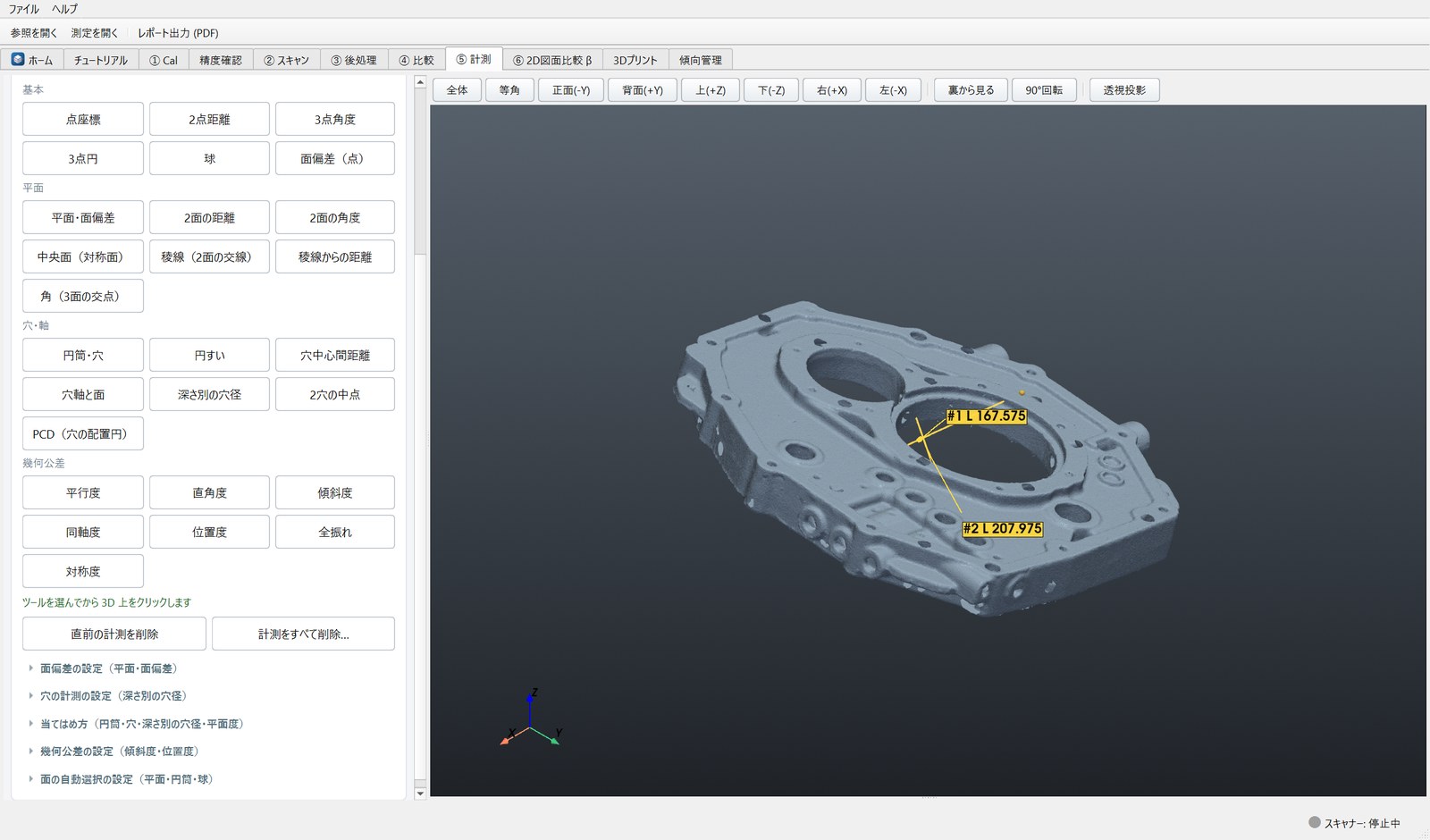

目的ごとに並んだ計測ツールの一覧

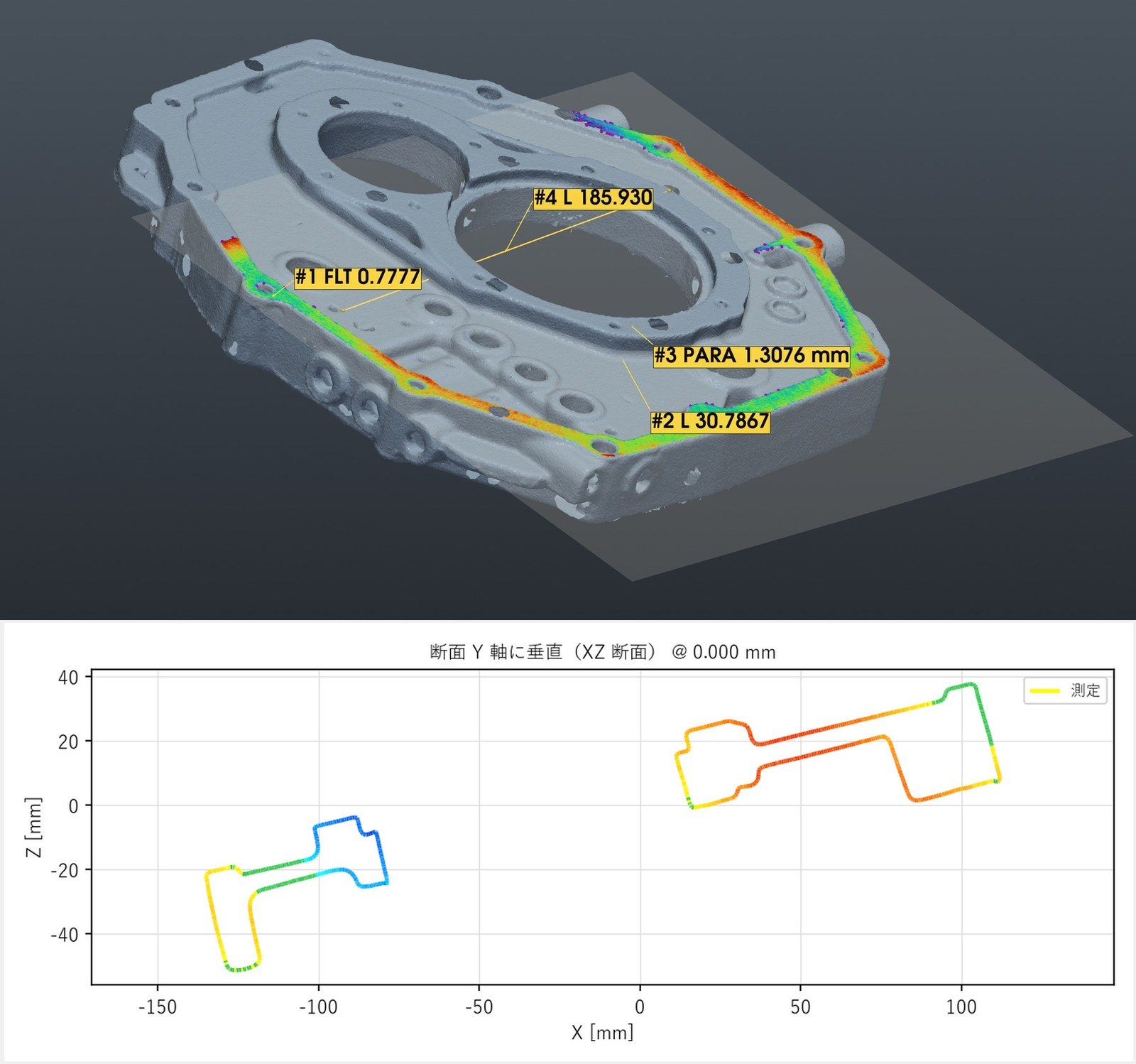

3D 上の距離・平面度・平行度の計測と、その断面の 2D 表示

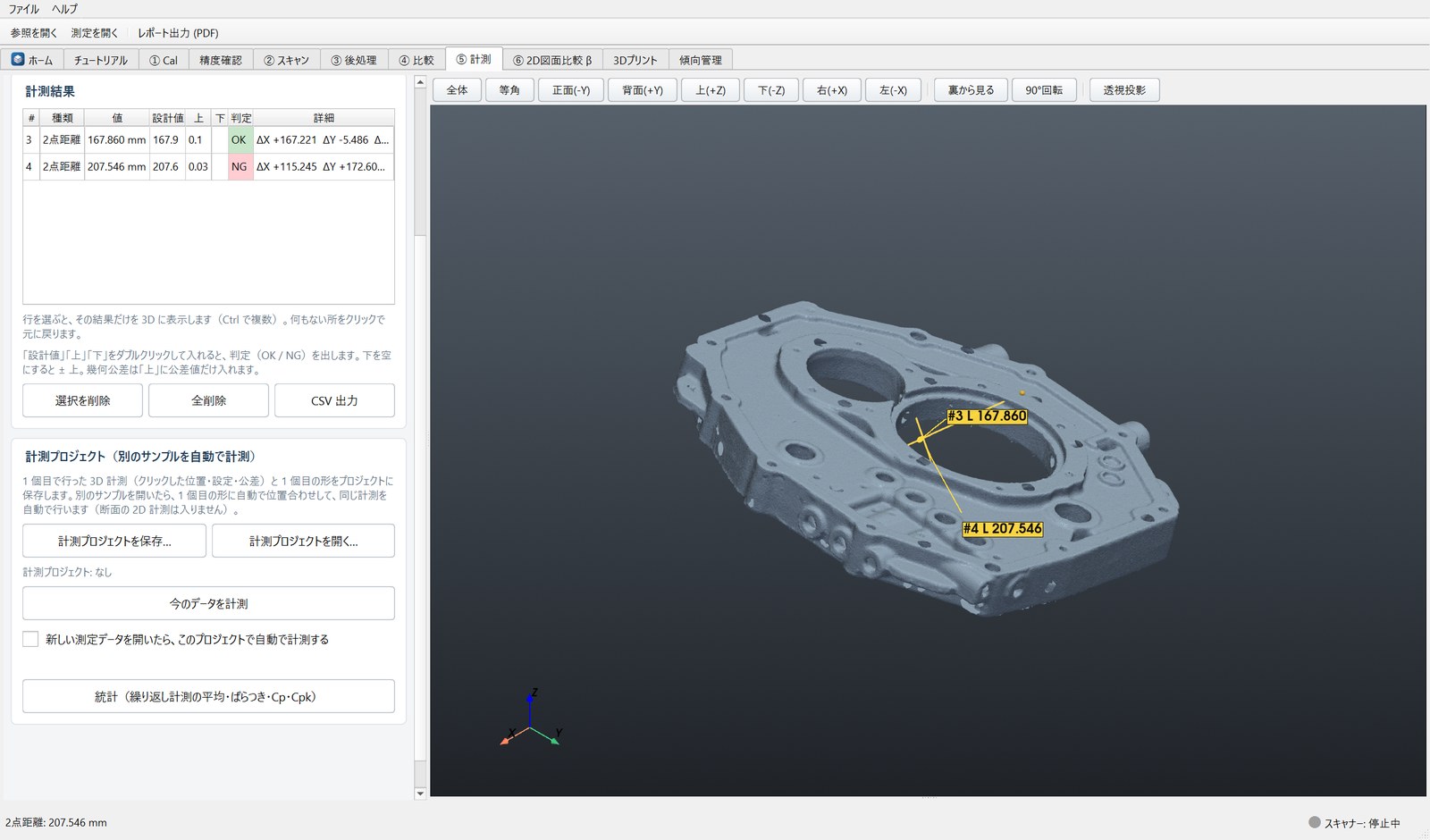

設計値と許容差で OK / NG を判定した計測結果の表
検査成績書（PDF）（β）
計測結果を、A4縦の検査成績書として出力します。1 ページ目に総合判定（合格／不合格／判定保留）と計測の概要、図に吹き出し番号を付けた計測結果。形状比較のカラーマップ・ヒストグラム・統計のページも同じ体裁でまとめます。

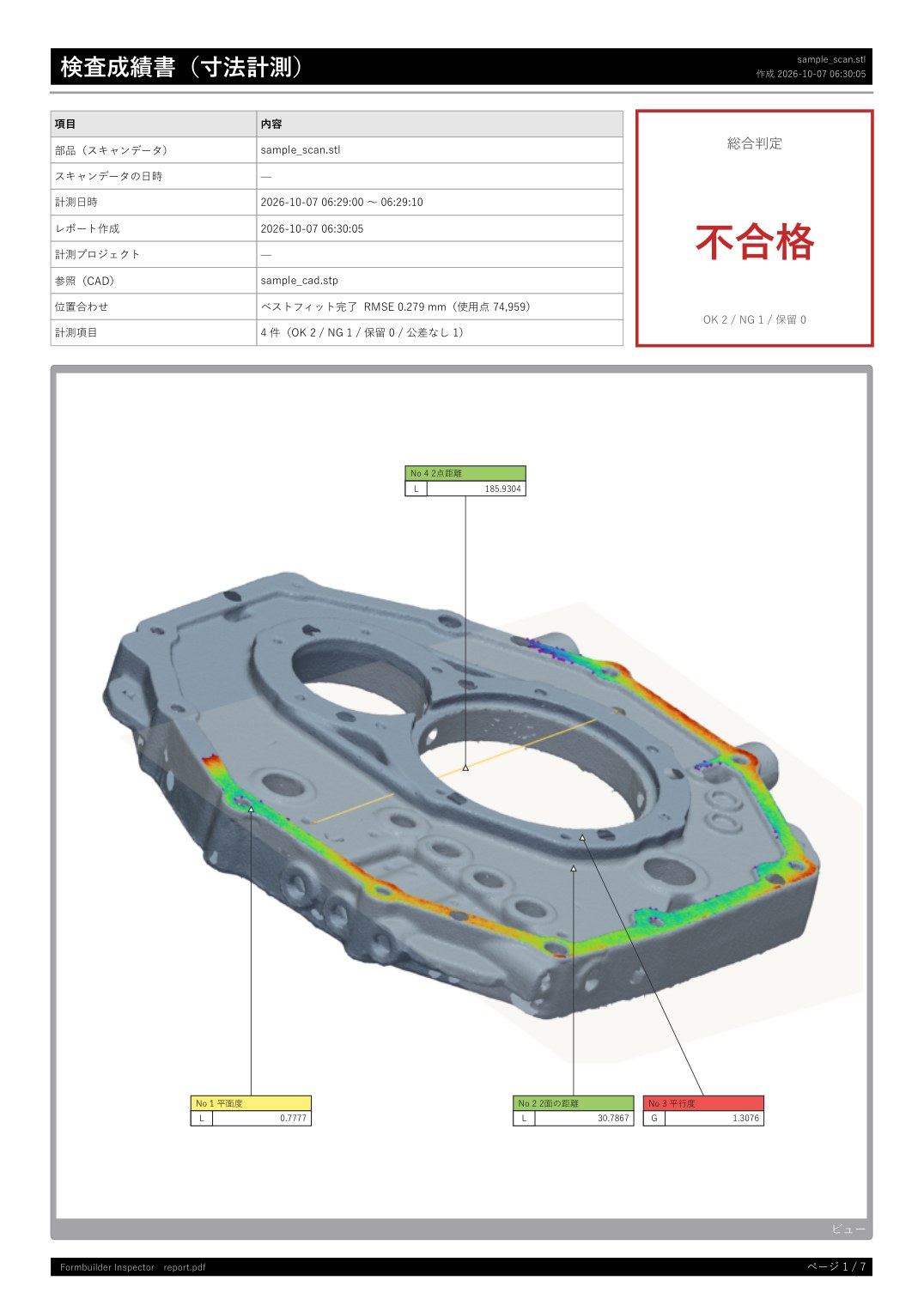

総合判定と吹き出し番号付きの図を載せた検査成績書
計測プロジェクトと傾向管理（β）
1個目の部品で行った計測（位置・設定・公差）を「計測プロジェクト」として保存すると、別の個体のスキャンを自動で位置合わせし、同じ計測を行います。
傾向管理タブでは、計測プロジェクトとスキャンを 1 つのフォルダに入れて選ぶだけで、まとめて計測。サンプル × 計測項目の表と項目ごとの推移グラフで、公差の外は NG、警告の上下の外は「警告」と色分けして表示します。平均・ばらつき・Cp・Cpk も計算でき、結果は CSV に出力できます。

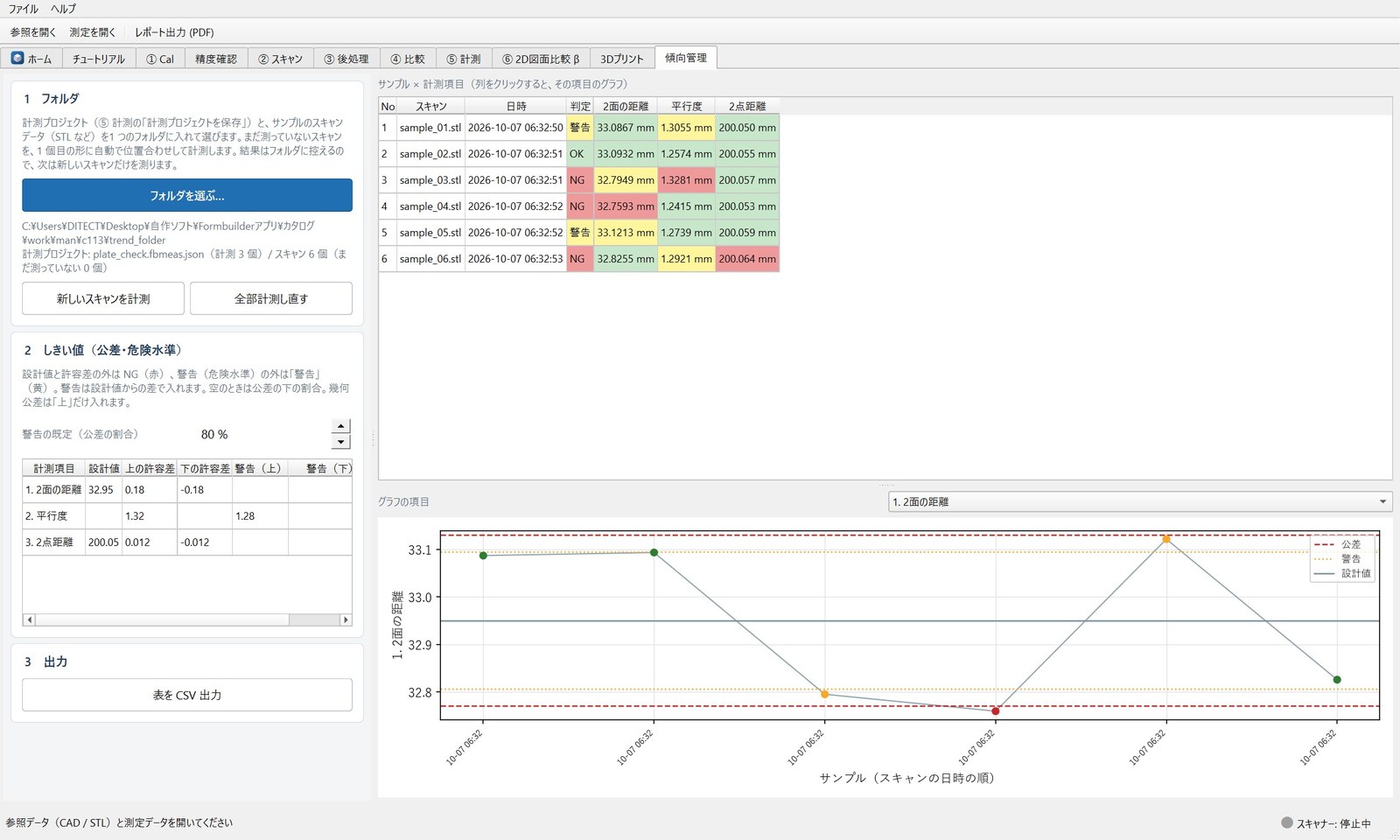

同じ部品 6 個の計測結果を表とグラフで示した傾向管理画面
⑥2D図面比較（β）
3D データの投影図や断面を、DXF 図面に重ねてずれを確認できます。
⑦ 3D プリント（β）― スキャンデータを「印刷できる形」に
スキャンしたデータは、開いた縁や裏返った面があるため、そのままではスライサーで正しく印刷できないことがあります。3D プリントタブでは、データを読み込むだけで問題点を自動でチェックし、画面の案内に沿って修正できます。元のスキャンデータは書き換えません。
・印刷できるかの自動チェック 開いた縁・面の裏返り・かたまりの数・薄すぎる所・造形範囲に入るかを確認し、直し方を案内
・形を整える 孤立したかたまりの削除、穴ふさぎ、厚み付け（開いた面を立体に）、包み直し
・配置・軽量化 広い平面を下にして造形台に置く、拡大・縮小、三角形の削減。造形台と 10 mm の目盛りを表示
・薄さ/サポート/分割/中空 薄い所とサポートが要る面を色で表示。分割、2 つの断面の間だけを残す、中空化と排出穴
・保存 STL / 3MF 形式

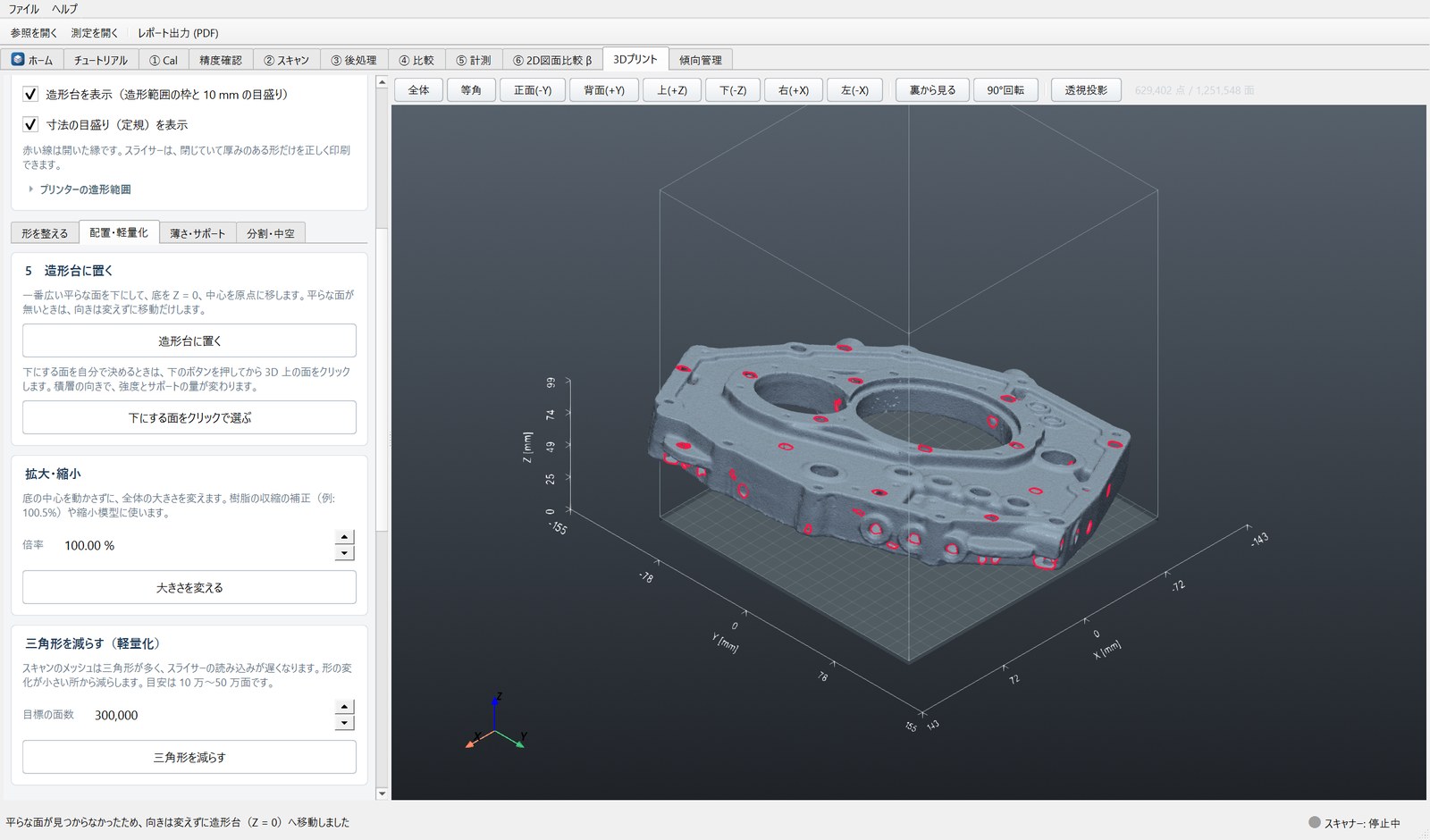

造形台に置いて開いた縁を表示した 3D プリント画面
Ver1.1 の主な新機能
| バージョン | 内容 |
| Ver1.1.0 | ・精度確認：検証履歴の保存と繰り返し統計、CSV 出力 ・計測：2 面の距離・角度、穴中心間距離、穴軸と面、深さ別の穴径 ・3D プリントタブ（β） |
| Ver1.1.1 | ・スキャナーのエラー内容と対処方法を画面に表示、診断ログの保存 ・複数台のスキャナーをお使いの環境での起動に対応 |
| Ver1.1.2〜1.1.3 |
・計測の充実（β）：構成要素・円すい・幾何公差・当てはめ方の選択・断面の自動解析・設計値と許容差による合否判定 |
| Ver1.1.4〜1.1.5 | ・「元に戻す」（Ctrl+Z）：後処理の削除・修正、3D プリントの加工を 1 つ前に戻せる（β） ・PDF の偏差カラーバーの目盛り・単位を見やすく ・スキャン後のデータ受け渡しの安定化、応答しなくなったときも確実に終了 ・必要なランタイムをインストール時に必ず導入 |
主な適用用途
・試作品の形状確認 CAD との差を色で把握し、修正箇所を設計へフィードバック
・治具・金型の現物照合 穴位置・穴径・面の距離や角度のずれを確認
・鋳物・成形品の検査 加工前後の形状をチェックし、成績書で報告
・同じ部品の繰り返し検査（β） 1 個目の計測を保存して、次の個体を自動で測り、傾向を管理
・現物からの 3D プリント（β） スキャンした部品の複製、治具・カバーの試作
ソフトウェア仕様
| 項目 | 内容 |
| 製品名 | Formbuilder Inspector |
| バージョン | Ver1.1.5（2026 年 10 月現在） |
| 提供形態 |
別売（Formbuilder 本体とは別にお求めいただけます）。 価格はお問い合わせください。 |
| 対応スキャナー |
Formbuilder シリーズ EXTR（EXTR-One / EXTR-22 / EXTR 30 PRO / EXTR22 Max） NOVA（NOVA-15 / NOVA-15 MAX） SHARP（Sharp-14 / Sharp-22 / Sharp-22 Max） Star X（Star X / StarX-Pro） HILAND（Hiland-800） |
| 対応OS | Windows 64 bit（Formbuilder 本体の動作環境に準じます） |
| 推奨PC |
Formbuilder 本体の推奨 PC に準じます。 |
| 読み込み |
参照データ：STEP / IGES / STL / PLY / OBJ 測定データ：STL / PLY / OBJ 図面：DXF（β） |
| 書き出し | STL / PLY / OBJ、3MF（β）、画像、CSV、検査成績書 PDF（β）、計測プロジェクト |
| 表示言語 | 日本語・English・中文・한국어・ไทย・Tiếng Việt・Español・Deutsch・Français |
| ライセンス | ライセンスファイル＋USB キー |
※比較・計測・3D プリント（β）は、スキャナーを接続しなくても既存のデータで利用できます。
※ 「β」は試験機能です。表示や機能は提供時に異なる場合があります。
※掲載画面のスキャンデータは説明用のサンプルです。偏差・計測値は説明用で、実測の誤差ではありません。
※掲載内容は 2026 年 10 月時点（Ver1.1.5）のもので、改良のため予告なく変更することがあります。
対応スキャナー
Formbuilder Inspector は、EXTR・NOVA・SHARP・Star X・HILAND の各シリーズに対応しています。
各機種の仕様は Formbuilder製品ページをご覧ください。
導入のご相談・デモのご依頼
お手持ちのワークで、スキャンから CAD 比較・計測・検査成績書の作成までをご覧いただけます。
お気軽にお問い合わせください。
TEL 03-5457-1212 受付時間 9:30～18:00（平日）
