Full HDで2,000コマ/秒
最高撮影速度100,000コマ/秒
高精細高速度撮影のフラッグシップカメラ
高精度画像計測や高精細演出で幅広く活躍
USB3 高精細高速度デジタルハイスピードカメラ
HAS-DX
HAS-DX (d-ten) は、新イメージセンサ搭載の高精細デジタルハイスピードカメラです。
フルハイビジョン200万画素の解像度で、2,000コマ/秒の高速撮影が可能です。
USB3接続でノートPCで制御でき、手軽に高精細高速度撮影が実現します。
HAS-DⅩ 製品特長
- Full HD、2,000コマ/秒の撮影可能
- 高速IFにより、遅延のないライブ映像確認が可能
- 自動保存トリガーやランダムトリガーで短いインターバルでの記録が可能
- 録画後、スローモーション映像を即時再生可能
- 外部同期、外部トリガーによりマルチカメラ同期撮影対応
- ステレオ3次元運動計測や3DPTVによる3次元流速計測、ステレオPIVにも最適
- 標準付属の制御ソフトウェアで、マルチカメラの映像確認や制御も簡単
- タブレットPCを意識した明快なGUIで、機動性の高い現場運用が可能

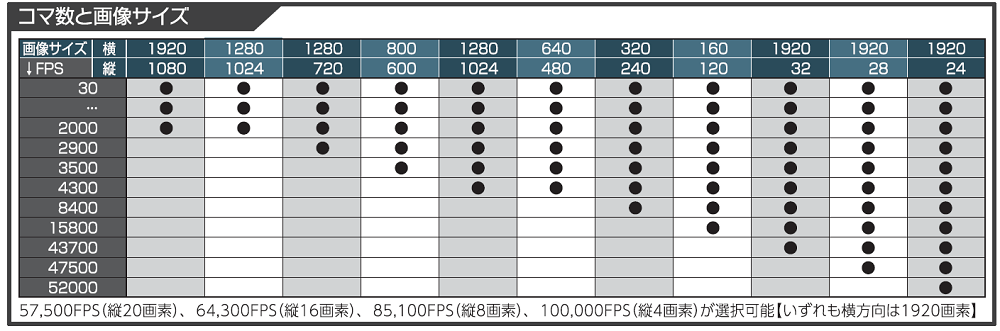

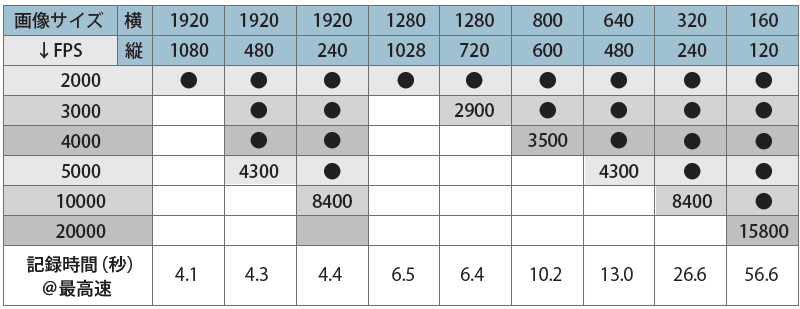

コマ数と画像サイズ

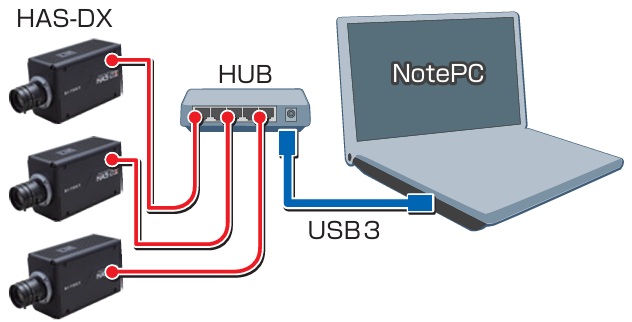

接続図
ノートPC×USB3の場合
同期ケーブルは、表記されていません。
HUBと、HUB-PC間ケーブルはオプションになります。
オプション

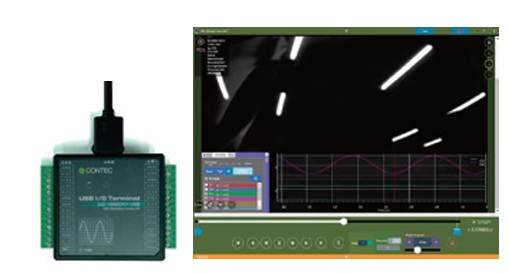

アナログ信号同期入力システム
HAS-XViewer ADが選択できます。
高速度撮影と同期して各種計測器・センサーなどの出力するアナログデータを収録するシステムです。
得られた波形は、スローモーション映像と同期してグラフ再生されます。
【構成】
・USBドングルキー（ソフトウェア追加機能）
・ADコンバータターミナル
製品スペック
カメラヘッド
| カメラタイプ |
モノクロ（HAS-DⅩM）/ カラー（HAS-DⅩC） |
|---|---|
| センサー | CMOS |
| 有効画素数 | 1920 x 1080 (Full HD) |
| レンズマウント | Cマウント |
| センサーサイズ | 4/3インチ |
| データ出力 | USB3 |
| シャッタースピード | 最短 3µsec（実効値） |
| 感度 | モノクロ 20V/lx.s / カラー 6V/lx.s |
| カメラ電源入力 | DC12V |
| 電源供給方法 | 12ピン電源コネクタ |
| 消費電力 | 20W |

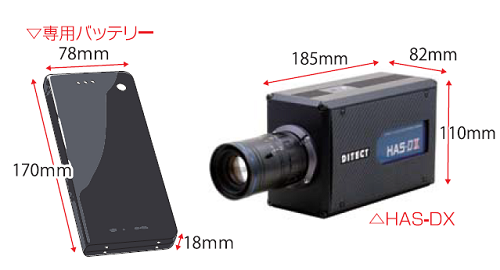

| サイズ |
82 x 110 x 185mm（コネクタなど突起物含まず） |
| 重量 |
1,320ｇ |
| メモリ |
8GB（標準）、16G（オプション） |
| 外部同期 |
同期マスター、同期スレーブとして動作可能 |
| 表示モード |
ライブ、静止、再生（速度可変）、コマ送り、コマ戻し |
| 録画モード |
ノーマル、エンドレス |
|
トリガー |
スタート、エンド、バリアブル、モーショントリガー |
| 画像ファイル |
AVI、WMV、MP4、BMP、JPEG、PNG |
| 対応OS |
Windows 10、Windows 11 |
