USB3接続でノートPCから制御可能
手軽に高速度撮影
USB3 高精細ハイスピードカメラ
HAS-EX
HAS-EXは有効画素数131万画素 1280x1024ピクセル
2/3インチのCMOSセンサーを搭載
解像度1000x1000ピクセルで1,000コマ/秒
VGAで4,000コマ/秒の高速撮影を実現したデジタルハイスピードカメラです
製品特長
・131万画素(1280x1024)で1,000コマ/秒の撮影が可能
・VGA画質(640x480)だと4,000コマ/秒の高速撮影が可能
・外部同期、外部トリガーによりマルチカメラ同期撮影に対応
・内部メモリは標準で6GBを搭載し、12GBへの増設(オプション)も可能
・標準付属の制御ソフトウェアも自家製であり、トータルでのアフターサポートが可能
・制御ソフトウェアは直感的に操作が可能で、簡易的な解析機能(速度/角度/2点間距離等)も利用可能
・価格と性能のバランスに優れ、圧倒的なコストパフォーマンスを実現

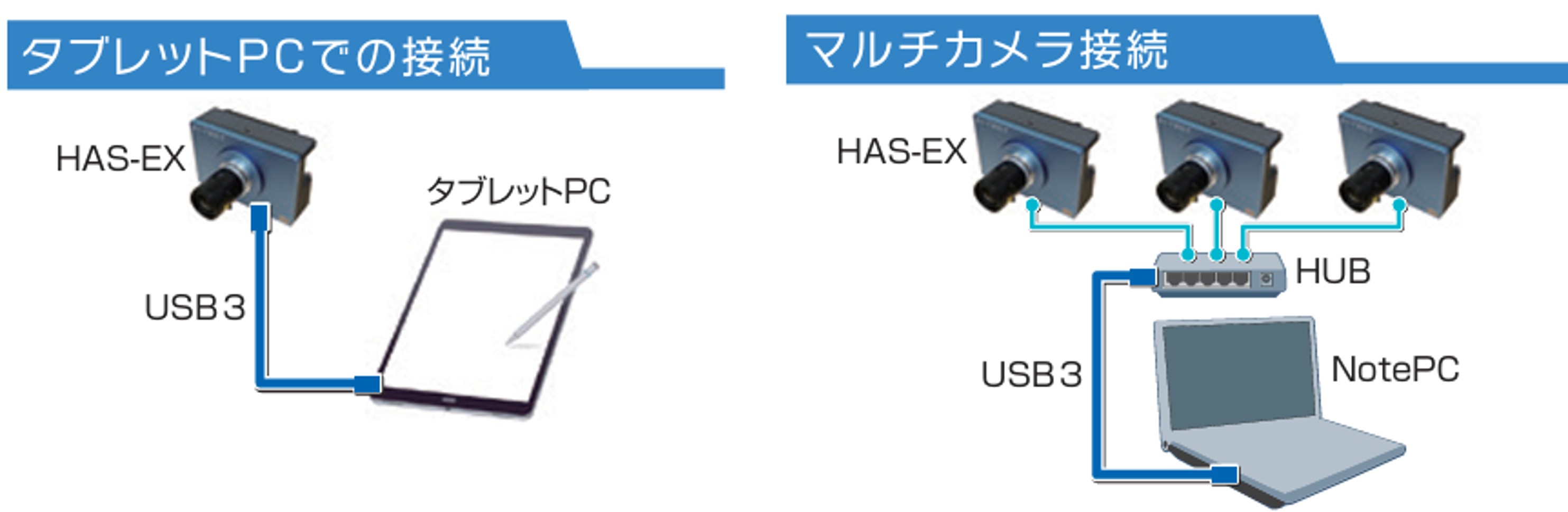

接続図
タブレットPC/ノートPC×USB3の場合
同期ケーブルは、表記されていません。
HUBと、HUB-PC間ケーブルはオプションになります。
オプション
アナログ信号同期入力システム専用バッテリー
HAS-XViewer AD
高速度撮影と同期して各種計測器・センサーなどの出力するアナログデータを収録するシステムです。
得られた波形は、スローモーション映像と同期してグラフ再生されます。
【構成】
・USBドングルキー(ソフトウェア追加機能)
・ADコンバータターミナル
製品スペック
カメラタイプ |
モノクロ(HAS-EXM)/ カラー(HAS-EXC) |
---|---|
A/D |
12bit(カメラ出力8bit) |
センサーサイズ | 2/3インチ |
有効画素数 | 1280 x 1024(131万画素) |
ピクセルサイズ | 6.6µm |
シャッタースピード | 1µsec |
レンズマウント | Cマウント |
データ出力 | USB3 |
センサー感度 | 9.6V/Lux-s |
メモリ |
6GB(標準)/12GB(オプション) |
カメラ電源入力 | DC12V1A |
消費電力 | 12W |
重量 | 1.2kg |
外部同期 | 同期マスタ、同期スレーブとして動作可能 |
コントロールソフト
表示モード |
ライブ、静止、再生(速度可変)、コマ送り、コマ戻し |
---|---|
録画モード |
ノーマル、エンドレス |
トリガー | スタート、エンド、バリアブル、モーショントリガー |
画像ファイル | AVI、WMV、MP4、BMP、JPEG、PNG |
対応OS |
Windows10、Windows11 |
