130万画素 (1280×1028) で
2,000コマ／秒を実現
高精細デジタルハイスピードカメラ
HAS-D73
HAS-D73は、新イメージセンサ搭載のデジタルハイスピードカメラです。
1280×1028ドットの撮影で、最速2,000コマ／秒を実現しました。
USB3（ノートPC）とバッテリー（オプション）により使用環境を選びません。
製品特長
・130万画素サイズ (1280×1028) で、2,000コマ／秒の撮影が可能
・高速IFにより、遅延のないライブ映像確認が可能
・1回のテイクに対し、複数の動画ファイルの切り出し保存が可能
・録画後、映像のスローモーション再生が添付のソフトウェアにて即時可能
・外部同期、外部トリガーによりマルチカメラ同期撮影対応
・ステレオ3次元計測や、ステレオPIVにも最適
・添付のソフトウェアで、マルチカメラの映像確認や制御も簡単
・タブレットPCを意識した簡単なGUIで、機動性の高い現場運用が可能

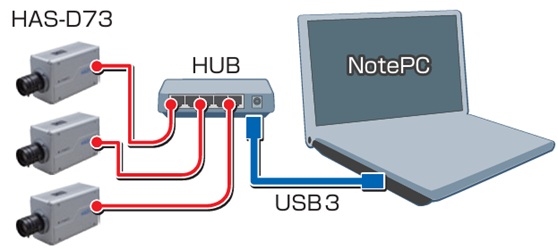

接続図
ノートPC×USB3の場合
同期ケーブルは、表記されていません。
HUBと、HUB-PC間ケーブルはオプションになります。
オプション
アナログ信号同期入力システム専用バッテリー
HAS-XViewer AD
高速度撮影と同期して各種計測器・センサーなどの出力するアナログデータを収録するシステムです。
得られた波形は、スローモーション映像と同期してグラフ再生されます。
【構成】
・USBドングルキー（ソフトウェア追加機能）
・ADコンバータターミナル
製品スペック
カメラヘッド
| カメラタイプ | モノクロ (HAS-D73M) / カラー (HAS-D73C) |
|---|---|
| センサー | CMOS |
| 有効画素数 | 1280×1028 (SXGA) |
| センサーサイズ | 1インチ |
| レンズマウント | Cマウント |
| データ出力 | USB3 |
| シャッタースピード | 最短 3µsec（実効値） |
| 感度 | モノクロ 20 V/lx.s / カラー 6 V/lx.s |
| カメラ電源入力 | DC12V |
| 電源供給方法 | 12ピン電源コネクタ |
| 消費電力 | 20W |
| サイズ | 82×110×185mm（コネクタなど突起物含まず） |
| 重量 | 1,320g |
| メモリ | 8GB（標準モデル）16GB（増設モデル） |
| 外部同期 | 同期マスタ、同期スレーブとして動作可能 |
| 表示モード | ライブ、静止、再生（速度可変）、コマ送り、コマ戻し |
| 録画モード | ノーマル、エンドレス |
| トリガー | スタート、エンド、バリアブル、モーショントリガー |
| 画像ファイル | AVI、WMV、MP4、BMP、JPEG、PNG |
| 対応OS | Windows 10、Windows 11 |
